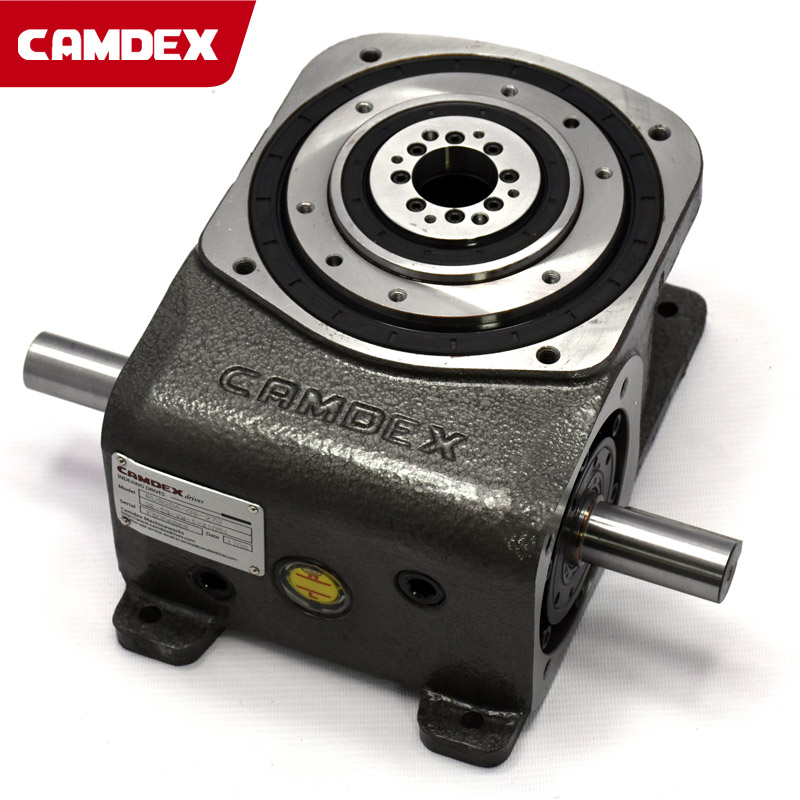

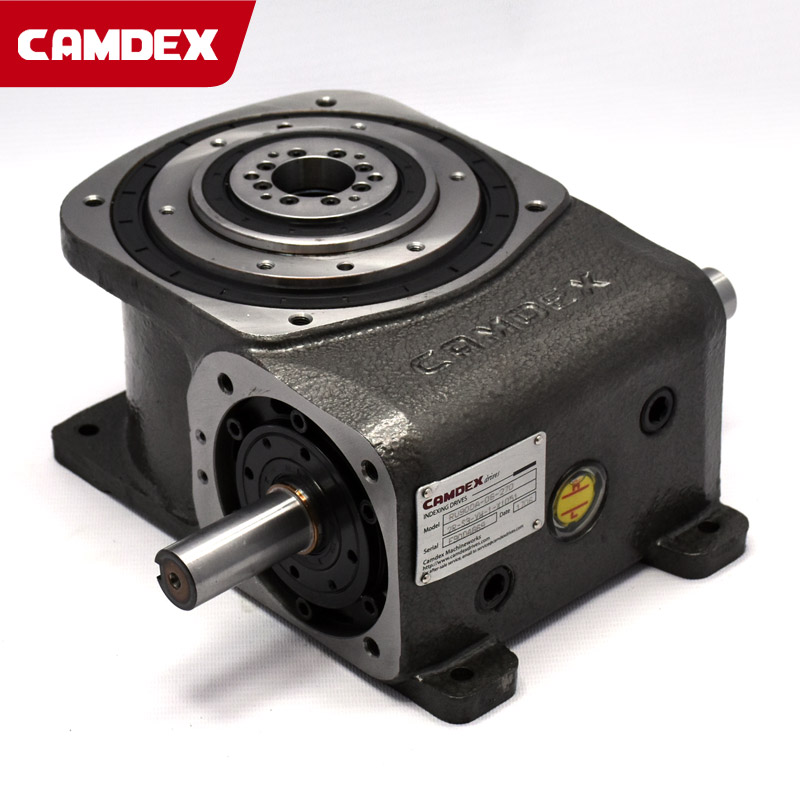

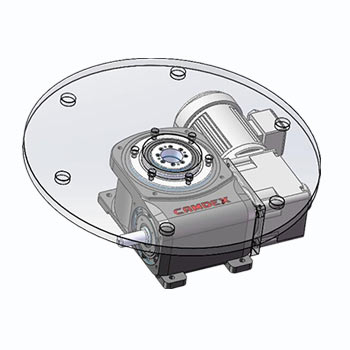

DA系列凸轮分度器
DA超薄平台凸轮转位器该系列的性能与台式型号相同。它可以承受沉重的轴向和径向载荷。
其定位精度高，所需设备将直接组装到该系列输出的法兰和大直径空心轴上。
电源的电线和管道可以穿过空心轴。
该系列广泛应用于自动化设备和工业机械中，用于间歇运动。
产品详情
| 项目 | 详情 |
|---|---|
| 输出轴中心与输入轴中心之间的距离(mm)，90DA=900mmDA | 70DA/90DA/110DA/150DA/190DA/230DA/330DA/450DA |
| 停止数 | 可用停止数：4,5,6,8,10,12,15,16,20,24,30,32 |
| 分度角(h) | 输入轴旋转的度数，以实现输出轴的一个分度运动。90，120，180，270 |
| 凸轮旋转方向 | 输入轴可以朝任一方向旋转。如果不需要固定方向，只需更改电机方向即可反转输出轴的旋转方向。标准模型为右旋方向。 |
| 空心孔直径(mm) | 17,34,45,57,80,127,100,120 |
技术参数
| 项目 | 符号 | 单位 | 70DA | 90DA | 110DA | 150DA | 190DA | 230DA | 330DA | 450DA |
|---|---|---|---|---|---|---|---|---|---|---|
| 输出轴允许推力载荷 | C1 | kgf | 316 | 500 | 700 | 1200 | 1838 | 2800 | 3560 | 4850 |
| 输出轴允许径向载荷 | C2 | kgf | 142 | 210 | 350 | 700 | 918 | 1300 | 3430 | 4160 |
| 输出轴允许扭矩 | Ts | kgf-m | 参考扭矩表 | |||||||
| 输入轴允许推力载荷 | C3 | kgf | 190 | 260 | 310 | 410 | 510 | 650 | 1880 | 2460 |
| 输入轴最大重复弯曲力 | C4 | kgf | 163 | 260 | 360 | 410 | 510 | 650 | 2150 | 2760 |
| 输入轴最大重复扭矩 | C5 | kgf-m | 9.5 | 25 | 30 | 40 | 61 | 80 | 650 | 860 |
| 输入轴GD²（注1） | C6 | kgf-m² | 1.9 x 10^-3 | 2.5 x 10^-3 | 6 x 10^-3 | 0.02 | 0.105 | 0.136 | 1.71 | 7.9 |
| 分度精度 | 秒 | ±30 | ±30 | ±30 | ±30 | ±30 | ±30 | ±30 | ±30 | |
| 重量 | kg | 15 | 28 | 42 | 86 | 180 | 285 | 1000 | 1600 |
