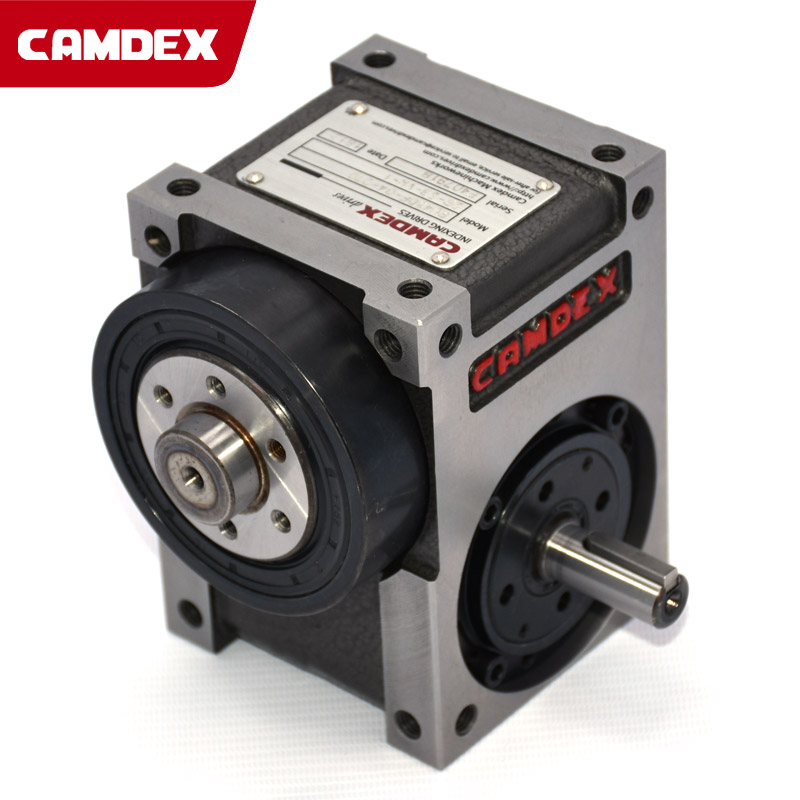

DF系列凸轮分度器

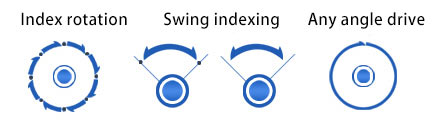

机械动作类型
产品详细信息
| 项目 | 详情 |
|---|---|
| DF系列规格 | |
| 外轴与内轴之间的距离（mm） | 45, 60, 70, 80, 110, 140, 180, 250 |
| 输出轴直径 φ（mm） | 25, 30, 35, 45, 60, 80, 60, 130 |
| 分度数（工位数量） | 2, 3, 4, 5, 6, 8, 10, 12, 15, 16, 20, 24, 30, 32, 36, 40, 48, 60, 72 |
| 驱动角度（度） | 90°, 120°, 150°, 180°, 210°, 240°, 270°, 300°, 310°, 330°, 360° |
| 摆动式摆动角度（度） | 5, 10, 15, 30, 45, 60, 90 |
| 输入轴转速（rpm） | 0-600（根据客户需求确定） |
技术参数
| 项目 | 符号 | 单位 | 45DF | 60DF | 70DF | 80DF | 110DF | 140DF | 180DF |
|---|---|---|---|---|---|---|---|---|---|
| 输出轴允许推力载荷 | C1 | kgf | 130 | 140 | 220 | 330 | 560 | 760 | 1200 |
| 输出轴允许径向载荷 | C2 | kgf | 140 | 142 | 300 | 420 | 700 | 1000 | 1500 |
| 输出轴允许扭矩 | Ts | kgf-m | 参考扭矩表 | ||||||
| 输入轴允许推力载荷 | C3 | kgf | 85 | 100 | 150 | 350 | 480 | 550 | 1100 |
| 输入轴最大重复弯曲力 | C4 | kgf | 110 | 150 | 110 | 260 | 415 | 750 | 1960 |
| 输入轴最大重复扭矩 | C5 | kgf-m | 4 | 6 | 9.5 | 25 | 40 | 100 | 340 |
| 输入轴GD²（注1） | C6 | kgf-m² | 3.2 x 10-4 | 1.9*10-3 | 6*10-3 | 9*10-3 | 2.8*10-3 | 0.11 | 0.39 |
| 分度精度 | sec. | ±60 | ±45 | ±30 | ±30 | ±30 | ±30 | ±30 | |
| 重量 | kg | 6.5 | 10 | 18 | 35 | 60 | 90 | 220 |
