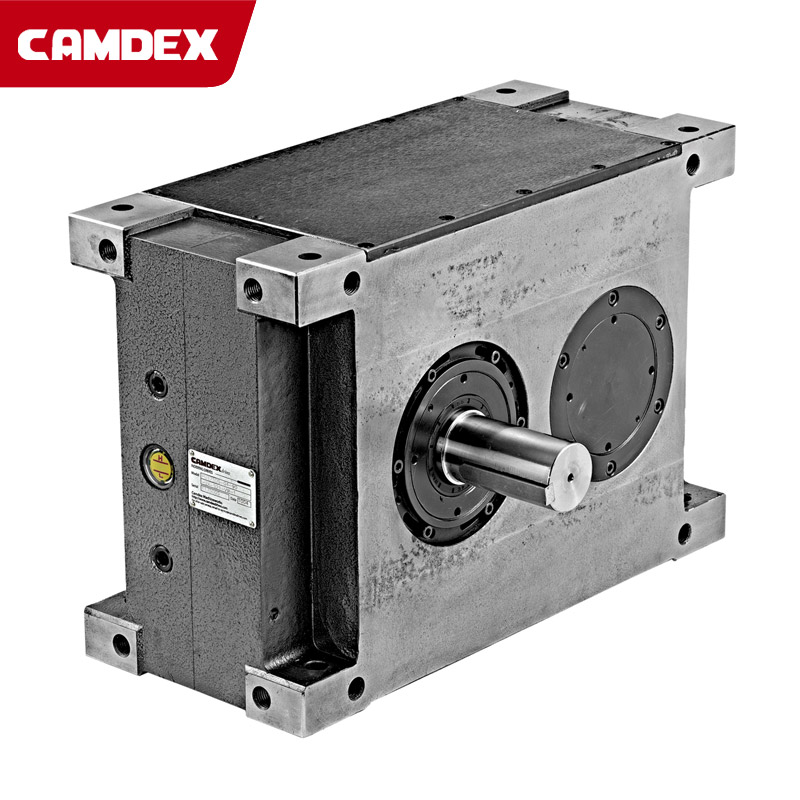

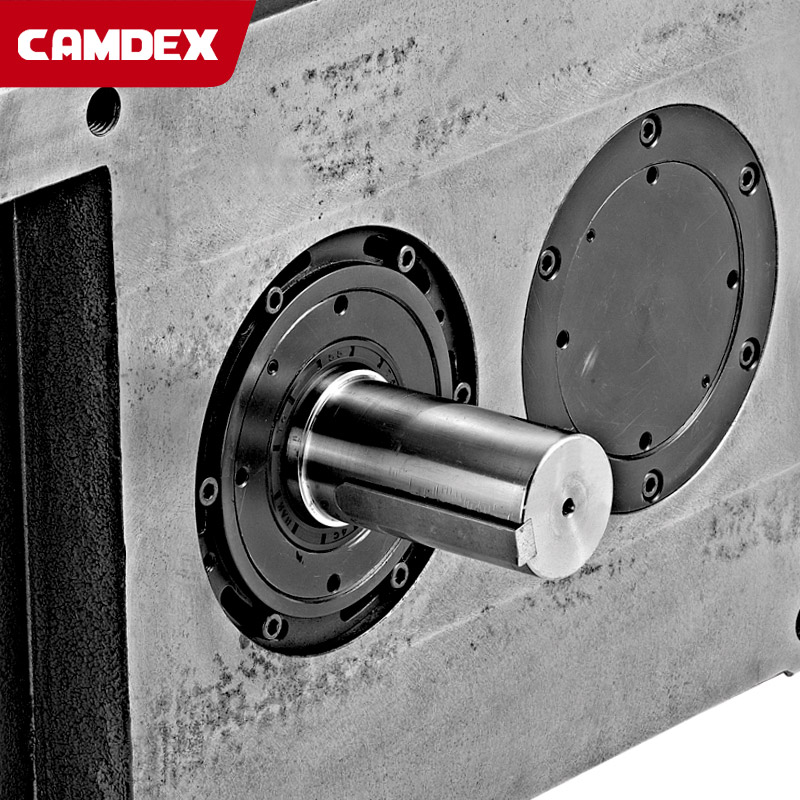

PU系列凸轮分度器
Paradex型号，它由固定在输入轴上的2个板式凸轮和将凸轮从动件支撑到输出轴上的十字轴组成。
该分度驱动器具有平面凸轮机构，其设计使得与输入侧的2个板凸轮接触的从动件用于将旋转传递到输出轴的十字轴。
最适合驱动以大进料间距移动的输送机或以相对较长的间隔停止的间歇分度。
另一种是3个板式凸轮，设计为重载型。它更适合输送机快速移动、间隔时间更长、进料间距更大。
产品详细信息
| PU系列规格 | 详情 |
|---|---|
| 内外轴间距/mm | 50, 60, 65, 80, 100, 125, 150, 175, 225, 250, 320, 400 |
| 输出轴直径φ(mm) | 16, 14, 20, 25, 30, 35, 45, 50, 65, 70, 90, 100 |
| 分度数（工位数） | 1，2，3，4，5，6，8 |
| 驱动角度（度） | 90°, 120°, 150°, 180°, 210°, 240°, 270°, 300°, 310°, 330°, 360° |
| 输入轴转速（rpm） | 0-300（根据客户需求确定） |
技术参数
| 属性 | 符号 | 单位 | 60PU | 65PU | 80PU | 100PU | 125PU | 150PU | 175PU | 225PU | 250PU | 320PU | 400PU |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 输出轴允许径向载荷 | P1 | kgf | 190 | 250 | 360 | 360 | 520 | 750 | 920 | 1435 | 1550 | 1720 | 2968 |
| 输出轴允许轴向载荷 | P2 | kgf | 130 | 160 | 250 | 250 | 630 | 860 | 1000 | 1470 | 1560 | 1775 | 3398 |
| 输出轴允许扭矩 | Ts | kgf-m | 参考扭矩表 | 参考扭矩表 | 参考扭矩表 | 参考扭矩表 | 参考扭矩表 | 参考扭矩表 | 参考扭矩表 | 参考扭矩表 | 参考扭矩表 | 参考扭矩表 | 参考扭矩表 |
| 输出轴偏转力矩 | K1 | kgf-m/rad | 6.8×10^2 | 9.2×10^2 | 1.85×10^3 | 1.85×10^3 | 5.03×10^3 | 1.8×10^4 | 1.68×10^4 | 4.31×10^4 | 5.37×10^4 | 5.82×10^4 | 6.35×10^2（此处可能有误，通常偏转力矩随尺寸增大而增大） |
| 输入轴允许径向载荷 | P4 | kgf | 190 | 250 | 360 | 360 | 520 | 750 | 920 | 1435 | 1550 | 1690 | 2968 |
| 输入轴允许轴向载荷 | P5 | kgf | 130 | 160 | 250 | 250 | 630 | 880 | 1000 | 2150 | 2400 | 2670 | 6698 |
| 输入轴允许扭矩 | P6 | kgf-m | 8.5 | 11 | 8.5 | 8.5 | 65 | 135 | 185 | 410 | 500 | 580 | 682 |
| 输入轴偏转力矩 | K2 | kgf-m/rad | 6.8×10^2 | 9.2×10^2 | 1.85×10^3 | 1.85×10^3 | 5.03×10^2（此处可能有误，应随尺寸增大而增大） | 1.8×10^4 | 1.68×10^4 | 4.31×10^4 | 5.37×10^4 | 5.82×10^4 | 6.85×10^4 |
| 1级停留分度精度 | 秒 | ±60 | ±60 | ±60 | ±60 | ±60 | ±60 | ±60 | ±60 | ±60 | ±60 | ±60 | |
| 2级停留分度精度 | 秒 | ±120 | ±120 | ±120 | ±120 | ±120 | ±120 | ±120 | ±120 | ±120 | ±120 | ±120 | |
| 重复定位精度 | 秒 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | |
| 重量 | kg | 16 | 15 | 20 | 20 | 65 | 87 | 127 | 220 | 388 | 750 | 1000 |
