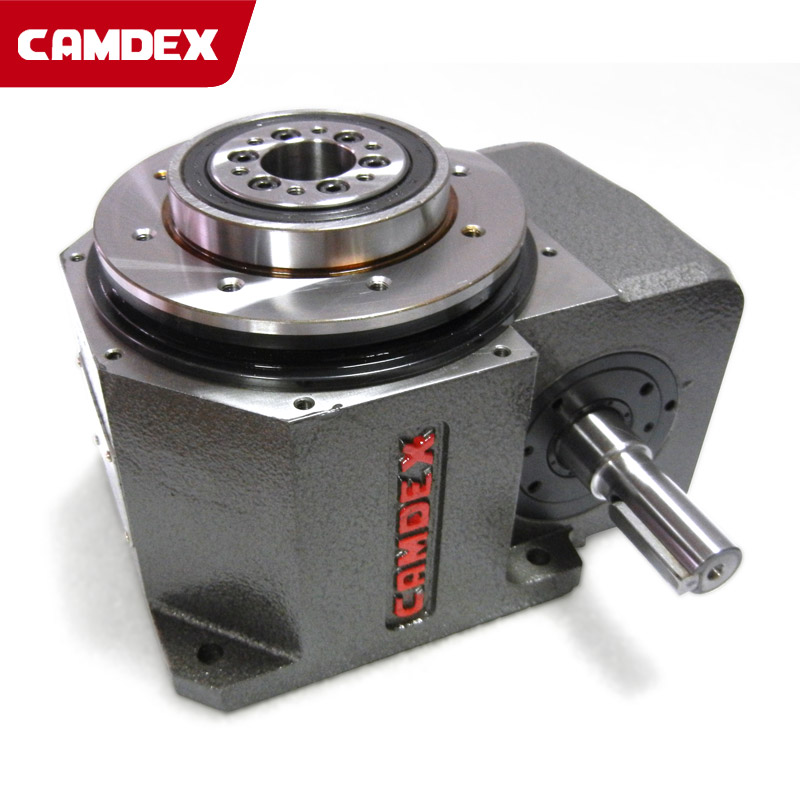

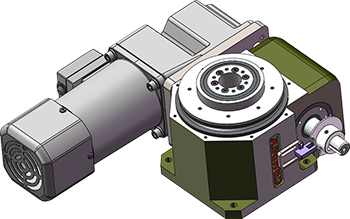

DT系列凸轮分度器
该系列型号可承受超大轴向载荷和垂直径向压力。
凸形固定盘表面和输出端的大孔径空心轴可以匹配动态和静态自动外围设置。
空心孔可以穿过水、电、油、气管道，广泛应用于重型自动化设备中。
产品详细信息
| DT系列规格 | 详情 |
|---|---|
| 内外轴间距/mm | 80, 110, 140, 180, 210, 250, 350, 438 |
| 输出轴直径φ(mm) | 30, 40, 50, 60, 115, 80, 125, 220 |
| 分度数（工位数） | 2, 3, 4, 5, 6, 8, 10, 12, 15, 16, 20, 24, 30, 32, 36, 40, 48, 60, 72 |
| 驱动角度（度） | 90°, 120°, 150°, 180°, 210°, 240°, 270°, 300°, 310°, 330°, 360° |
| 输入轴转速（rpm） | 0-300（根据客户需求确定） |
技术参数
| 项目 | 符号 | 单位 | 80DT | 110DT | 140DT | 180DT | 210DT | 250DT | 350DT |
|---|---|---|---|---|---|---|---|---|---|
| 输出轴允许推力载荷 | C1 | kgf | 520 | 860 | 1050 | 1500 | 1950 | 2500 | 4500 |
| 输出轴允许径向载荷 | C2 | kgf | 220 | 420 | 720 | 1100 | 1520 | 1800 | 3300 |
| 输出轴允许扭矩 | Ts | kgf-m | 参考扭矩表 | 参考扭矩表 | 参考扭矩表 | 参考扭矩表 | 参考扭矩表 | 参考扭矩表 | 参考扭矩表 |
| 输入轴允许推力载荷 | C3 | kgf | 220 | 300 | 500 | 1200 | 1570 | 1900 | 2800 |
| 输入轴最大重复弯曲力 | C4 | kgf | 160 | 250 | 350 | 960 | 1130 | 2250 | 3800 |
| 输入轴最大重复扭矩 | C5 | kgf-m | 9.5 | 25 | 53 | 220 | 460 | 670 | 1000 |
| 输入轴GD²（注1） | C6 | kgf-m² | 0.03 | 0.01（此处可能有误，通常应随尺寸增大而增大） | 0.07 | 0.23 | 0.62 | 0.86 | 2.7 |
| 分度精度 | 秒 | ±30 | ±30 | ±30 | ±30 | ±30 | ±30 | ±30 | |
| 重量 | kg | 20 | 50 | 85 | 190 | 450 | 500 | 1200 |
