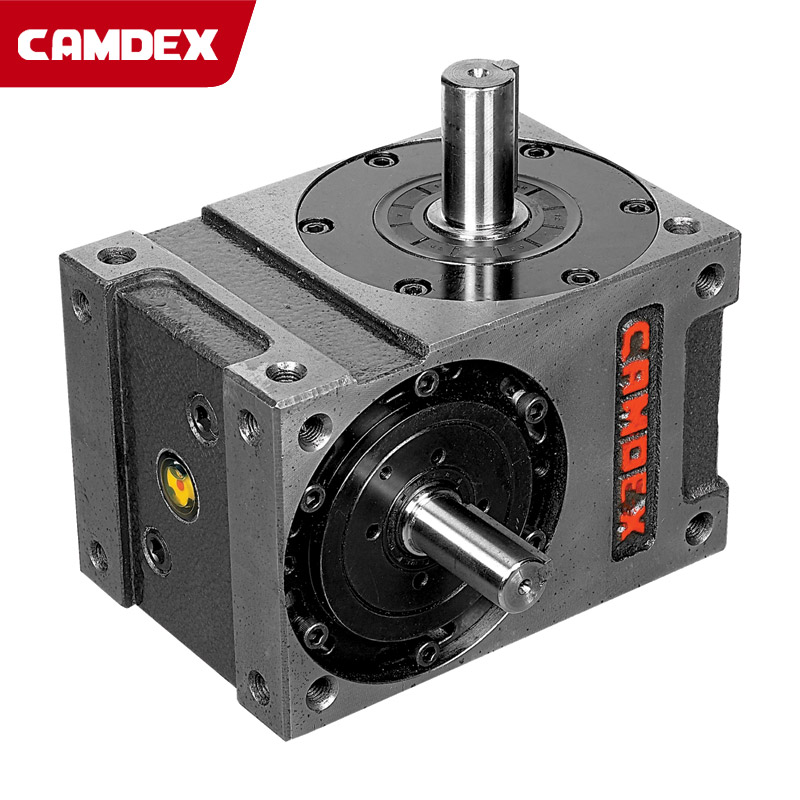

DS系列凸轮分度器
机械动作类型
DS分度器的输出端为长轴结构，可安装齿轮、联轴器或轴承，配合孔径公差（+0.015/-0）。本产品用于输送带传动、齿轮传动和无齿隙轴输入机械使用。
产品详细信息
| DS系列规格 | 详情 | 规格参数 |
|---|---|---|
| 外轴与内轴间距（mm） | 45, 60, 70, 80, 83, 100, 110, 140, 180 | |
| 输出轴直径 φ（mm） | 16, 20, 25, 30（80与83型号共用）, 40, 35（110型号）, 45, 60 | |
| 分度数（工位数量） | 2, 3, 4, 5, 6, 8, 10, 12, 15, 16, 20, 24, 30, 32, 36, 40, 48, 60, 72 | |
| 驱动角度（度） | 90°, 120°, 150°, 180°, 210°, 240°, 270°, 300°, 310°, 330°, 360° | |
| 摆动式摆动角度（度） | 5, 10, 15, 30, 45, 60, 90 | |
| 输入轴转速（rpm） | 0-700（根据客户需求确定） |
技术参数
| 项目 | 符号 | 单位 | 45DS | 60DS | 70DS | 80DS | 83DS | 100DS | 110DS | 140DS | 180DS |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 输出轴允许推力载荷 | C1 | kgf | 80 | 180 | 220 | 220 | 330 | 400 | 500 | 730 | 1200 |
| 输出轴允许径向载荷 | C2 | kgf | 72.5 | 150 | 220 | 220 | 420 | 450 | 550 | 860 | 1500 |
| 输出轴允许扭矩 | Ts | kgf-m | 参考扭矩表 | ||||||||
| 输入轴允许推力载荷 | C3 | kgf | 85 | 100 | 150 | 210 | 350 | 300 | 360 | 440 | 590 |
| 输入轴最大重复弯曲力 | C4 | kgf | 75 | 95 | 110 | 190 | 260 | 220 | 290 | 560 | 1045 |
| 输入轴最大重复扭矩 | C5 | kgf-m | 4 | 6 | 9.5 | 18.5 | 25 | 26 | 32 | 75 | 147 |
| 输入轴GD²（注1） | C6 | kgf-m² | 3.2 x 10^-4 | 1.9 x 10^-3 | 6 x 10^-3 | 9 x 10^-3 | 9 x 10^-3 | 4 x 10^-3 | 2.8 x 10^-3 | 0.11 | 0.39 |
| 分度精度 | sec. | ±60 | ±45 | ±30 | ±30 | ±30 | ±30 | ±30 | ±30 | ±30 | |
| 重量 | kg | 7 | 13 | 18 | 32 | 26.5 | 50 | 65 | 90 | 220 |
