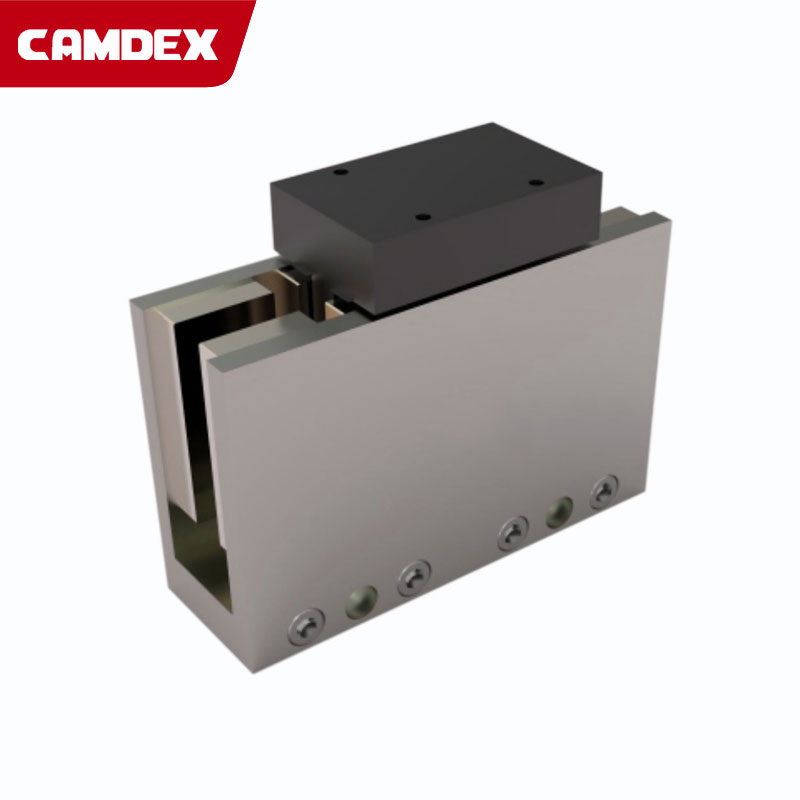

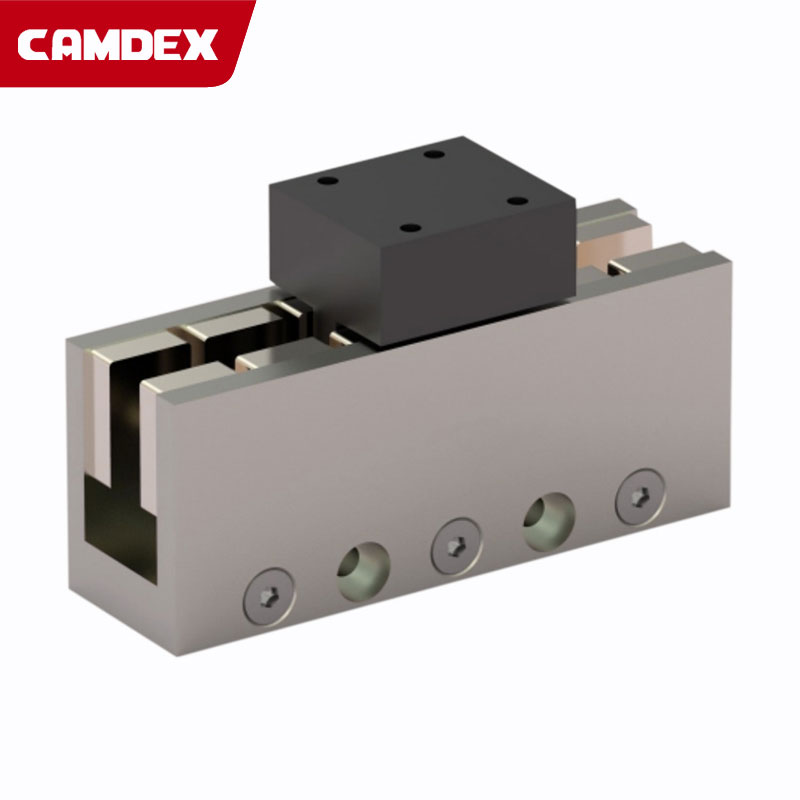

LGU无铁直线电机19高密度功率连续推力：3-14.9N
| 电机型号 | LGU.W19-L22 | LGU.W19-L43 | LGU.W19-L64 | LGU.W19-L82 | LGU.W19-L106 |
|---|---|---|---|---|---|
| 电机特性 | |||||
| 峰值推力 (N) | 11.9 | 23.8 | 35.3 | 47.2 | 59.2 |
| 连续推力 (N) | 3 | 6 | 8.9 | 11.9 | 14.9 |
| 电机常数 (N/W) | 1.7 | 2.4 | 2.9 | 3.4 | 3.9 |
| 机械性能 | |||||
| 线圈长度 (mm) | 22 | 43 | 64 | 85 | 106 |
| 磁极间距 N-N (mm) | 21 | 21 | 21 | 21 | 21 |
| 线圈质量 (kg/m) | 0.03 | 0.05 | 0.08 | 0.1 | 0.13 |
| 磁轨质量 (kg/m) | 2.37 | 2.37 | 2.37 | 2.37 | 2.37 |
| 电气特性 | |||||
| 连续功率 (W) | 6.2 | 12.18 | 17.77 | 23.32 | 28.94 |
| 最大电流 (Arms) | 6.8 | 6.8 | 6.8 | 6.8 | 6.8 |
| 连续电流 (Arms) | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 |
| 反电动势常数 (V/m/s) | 1.4 | 2.8 | 4.2 | 5.6 | 7.1 |
| 电阻 (Ohms) | 1.11 | 2.18 | 3.18 | 4.18 | 5.18 |
| 电感 (mH) | 0.15 | 0.3 | 0.45 | 0.6 | 0.75 |
| 推力常数 (N/Arms) | 1.76 | 3.53 | 5.24 | 7 | 8.76 |
| 最大动子温度 (℃) | 100 | 100 | 100 | 100 | 100 |

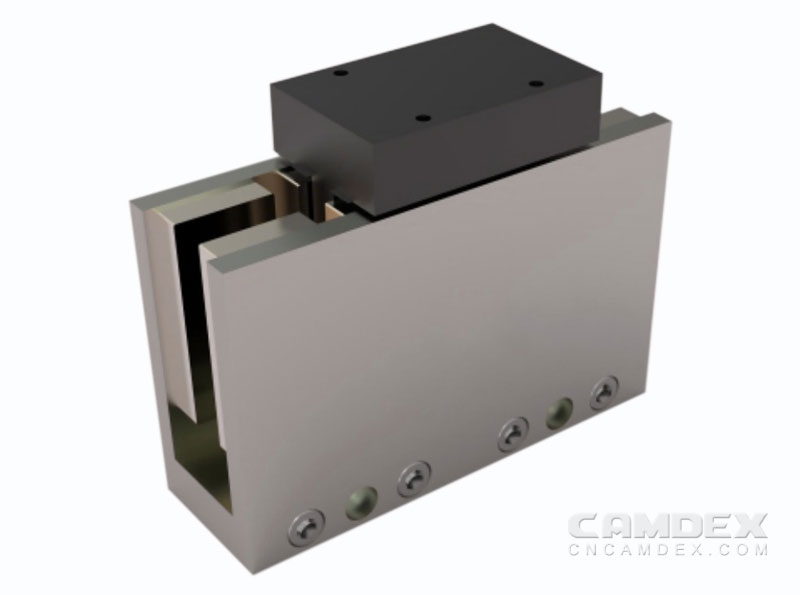

LGU无铁芯直线电机39
电机参数高密度功率连续推力：55-432N
| 电机型号 | 自冷连续功率 (W) | 空冷连续功率 (W) | 水冷连续功率 (W) | 最大电流 (Arms) | 自冷连续电流 (Arms) | 空冷连续电流 (Arms) | 水冷连续电流 (Arms) | 反电动势常数 (V/m/s) | 电阻 (Ohms) | 电感 (mH) | 推力常数 (N/Arms) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LGU.W39-L61 | 45 | 65 | 76 | 13 | 2.3 | 2.8 | 3 | 19.6 | 4.42 | 3.5 | 24 |
| LGU.W39-L121 | 90 / 94.5 | 130 / 136.5 | 152 / 159.6 | 13 / 26 | 2.3 / 4.6 | 2.8 / 5.6 | 3 / 6 | 39.2 / 19.6 | 9.02 / 2.37 | 7 / 1.82 | 48 / 24 |
| LGU.W39-L181 | 135 | 195 | 228 | 26 | 4.6 | 5.6 | 6 | 58.8 | 13.44 | 10.5 | 75 |
| LGU.W39-L241 | 140.4 / 180 | 202.8 / 260 | 237.1 / 304 | 13 / 26 | 2.3 / 4.6 | 2.8 / 5.6 | 3 / 6 | 29.4 / 78.4 | 3.52 / 17.86 | 2.65 / 14 | 36 / 96 |
| LGU.W39-L301 | 228 | 328 | 385 | 26 | 4.6 | 5.6 | 6 | 49 | 4.42 | 3.48 | 60 |
| LGU.W39-L361 | 286 / 185.4 | 412 / 267.8 | 483 / 313.1 | 26 | 4.6 | 5.6 | 6 | 58.8 | 5.57 / 6.99 | 4.38 / 5.25 | 72 / 48 |

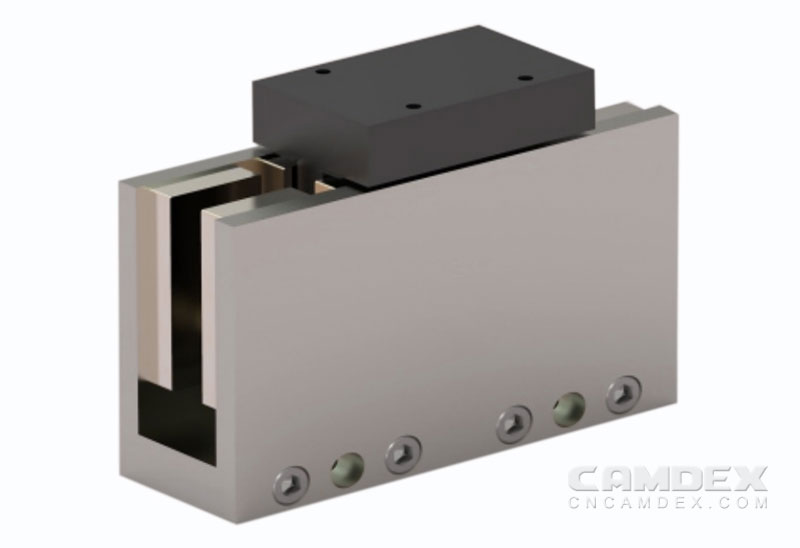

LGU无铁芯直线电机50
电机参数高密度功率连续推力：98-766N
| 项目 | LGU.W50 - L85 | LGU.W50 - L169 | LGU.W50 - L253 | LGU.W50 - L337 | LGU.W50 - L421 | LGU.W50 - L505 | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| 电机型号 | LGU.W50 - L85 | LGU.W50 - L169 | LGU.W50 - L253 | LGU.W50 - L337 | LGU.W50 - L421 | LGU.W50 - L505 | ||||
| 连接方式 | 串联 S | 串联 S | 并联 P | 串联 S | 并联 P | 串联 S | 并联 P | 并联 P | 并联 P | |
| 电机特性 | 峰值推力 (N) | 707 | 1414 | 1414 | 2121 | 2121 | 2828 | 2828 | 3537 | 4244 |
| 自冷连续推力 (N) | 98 | 196 | 196 | 291 | 294 | 392 | 392 | 491 | 590 | |
| 风冷连续推力 (N) | 118 | 236 | 236 | 354 | 354 | 472 | 472 | 590 | 707 | |
| 水冷连续推力 (N) | 128 | 255 | 255 | 383 | 383 | 511 | 511 | 639 | 766 | |
| 电机常数 (N/W) | 16 | 22.4 | 21.9 | 27.8 | 27.1 | 31.5 | 32 | 35.6 | 38.9 | |
| 机械性能 | 线圈长度 (mm) | 85 | 169 | 169 | 253 | 253 | 337 | 337 | 421 | 505 |
| 磁极间距 N - N (mm) | 84 | 84 | 84 | 84 | 84 | 84 | 84 | 84 | 84 | |
| 线圈质量 (kg/m) | 0.73 | 1.45 | 1.45 | 2.16 | 2.16 | 2.88 | 2.88 | 3.6 | 4.32 | |
| 磁轨质量 (kg/m) | 35.5 | 35.5 | 35.5 | 35.5 | 35.5 | 35.5 | 35.5 | 35.5 | 35.5 | |
| 电气特性 | 自冷连续功率 (W) | 49 | 99 | 104 | 145 | 152 | 201 | 194 | 245 | 296 |
| 风冷连续功率 (W) | 70 | 143 | 149 | 209 | 219 | 289 | 280 | 353 | 426 | |
| 水冷连续功率 (W) | 82 | 168 | 175 | 245 | 257 | 339 | 328 | 414 | 500 | |
| 最大电流 (Arms) | 18 | 18 | 36 | 18 | 36 | 18 | 36 | 36 | 36 | |
| 自冷连续电流 (Arms) | 2.5 | 2.5 | 5 | 2.5 | 5 | 2.5 | 5 | 5 | 5 | |
| 风冷连续电流 (Arms) | 3 | 3 | 6 | 3 | 6 | 3 | 6 | 6 | 6 | |
| 水冷连续电流 (Arms) | 3.3 | 3.3 | 6.6 | 3.3 | 6.6 | 3.3 | 6.6 | 6.6 | 6.6 | |
| 反电动势常数 (V/m/s) | 32.1 | 64.2 | 32.1 | 96.3 | 48.1 | 128.4 | 64.2 | 80.2 | 96.3 | |
| 电阻 (欧姆) | 4.02 | 8.22 | 2.15 | 12.02 | 3.15 | 16.62 | 4.02 | 5.07 | 6.12 | |
| 电感 (mH) | 6.2 | 13 | 3.25 | 18.97 | 4.73 | 26 | 6.25 | 8.13 | 9.75 | |
| 推力常数 (N/Arms) | 39.3 | 78.6 | 39.3 | 117.9 | 59 | 157.2 | 78.6 | 98.3 | 117.9 | |
| 动子最高温度 (℃) | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
