产品概述
GX-FRA90-20R 是一款高精度分割器分度器，专为精密自动化设备而设计，具备卓越的定位精度、稳定的传动性能和高承载能力。其紧凑的设计和强大的扭矩输出，使其广泛应用于自动化生产线、CNC 设备、机器人系统等领域。
产品特点
- 高精度分度
- 采用先进的精密加工技术，分度精度高达 40 arc.sec，重复精度可达 ±5 arc.sec，确保设备运行的精准度。
- 高强度承载能力
- 允许承受 3400N 轴向载荷 和 7730N 径向载荷，满足高负载工况需求。
- 稳定可靠的输出性能
- 具有 211N.m 启动停止上限扭矩 和 360N.m 静态输出扭矩，确保在高速运转时仍能保持稳定。
- 紧凑设计，节省空间
- 轴间距仅 90mm，可轻松集成到各种设备中，为自动化系统提供更灵活的安装方案。
- 优化的传动结构
- 采用 20:1 减速比，兼顾速度与扭矩输出，适用于多种传动需求。
- 高速运转能力
- 最高输出轴转速可达 125 min⁻¹，额定转速 50 min⁻¹，满足高效生产需求。

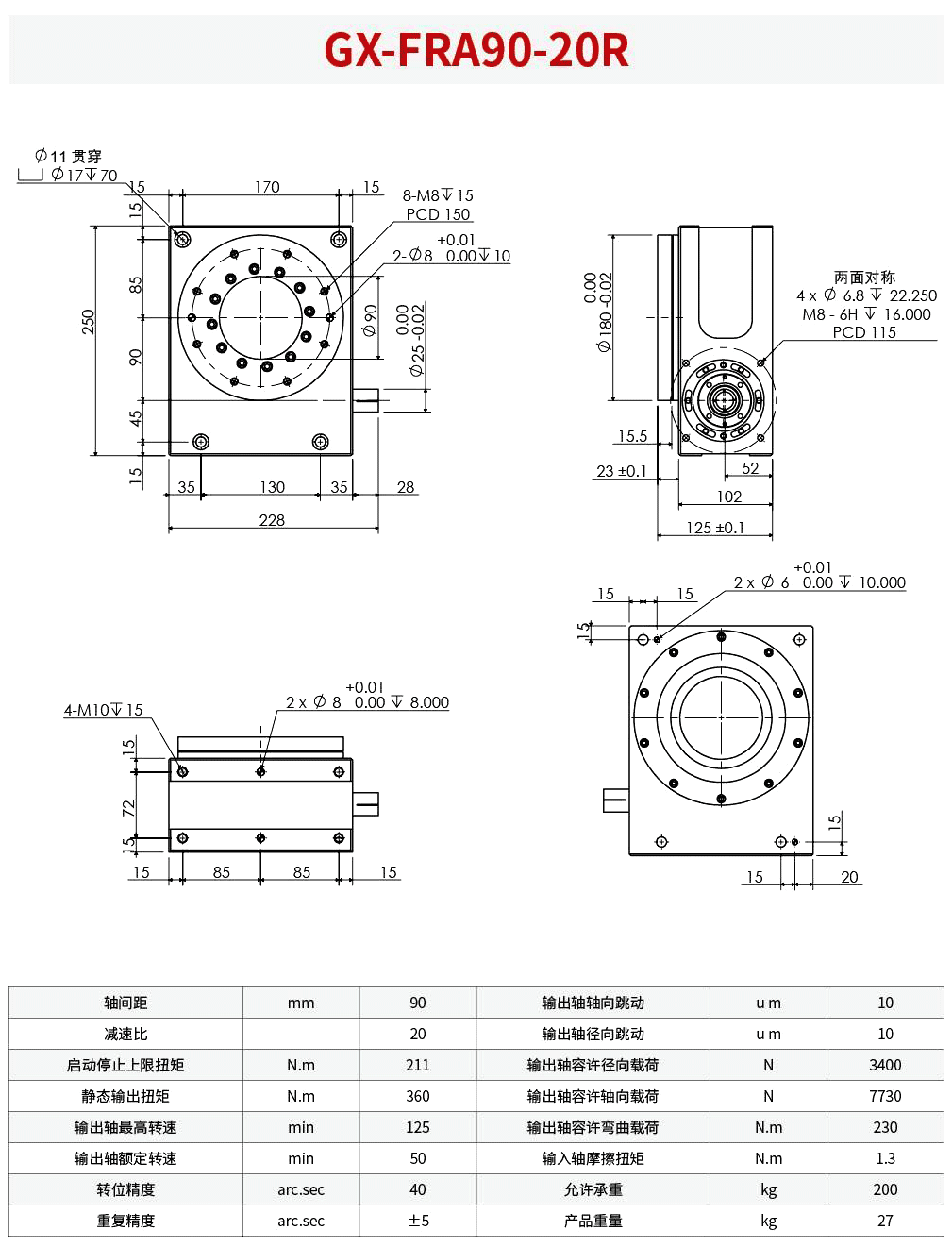

结构图
技术参数
| 参数 | 单位 | 数值 |
|---|---|---|
| 轴间距 | mm | 90 |
| 减速比 | - | 20 |
| 启动停止上限扭矩 | N.m | 211 |
| 静态输出扭矩 | N.m | 360 |
| 输出轴最高转速 | min⁻¹ | 125 |
| 输出轴额定转速 | min⁻¹ | 50 |
| 转位精度 | arc.sec | 40 |
| 重复精度 | arc.sec | ±5 |
| 输出轴轴向跳动 | um | 10 |
| 输出轴径向跳动 | um | 10 |
| 输出轴容许径向载荷 | N | 3400 |
| 输出轴容许轴向载荷 | N | 7730 |
| 输出轴容许扭矩 | N.m | 230 |
| 输入轴摩擦扭矩 | N.m | 1.3 |
| 允许承重 | kg | 200 |
| 产品重量 | kg | 27 |
应用领域
- 自动化生产线、CNC 设备、机器人系统、电子装配、医疗设备、包装机械
结论
GX-FRA90-20R 分割器分度器凭借其高精度、高承载能力、稳定性强等优势，成为众多精密设备的理想选择。无论是需要高精度分度的自动化装置，还是要求高速运转的生产线，它都能提供卓越的性能表现，助力您的生产系统实现更高效、更精准的运作。
