使用小型马达也可以实现高负载驱动
GX-FRA系列的内部减速比为1/20, .
因此配以小功率伺服马达即可驱动-定的负载。
高刚性
更优化的内部结构、铸铁箱体,
输出转台采用高刚性的支撑轴承，可以实现高刚性

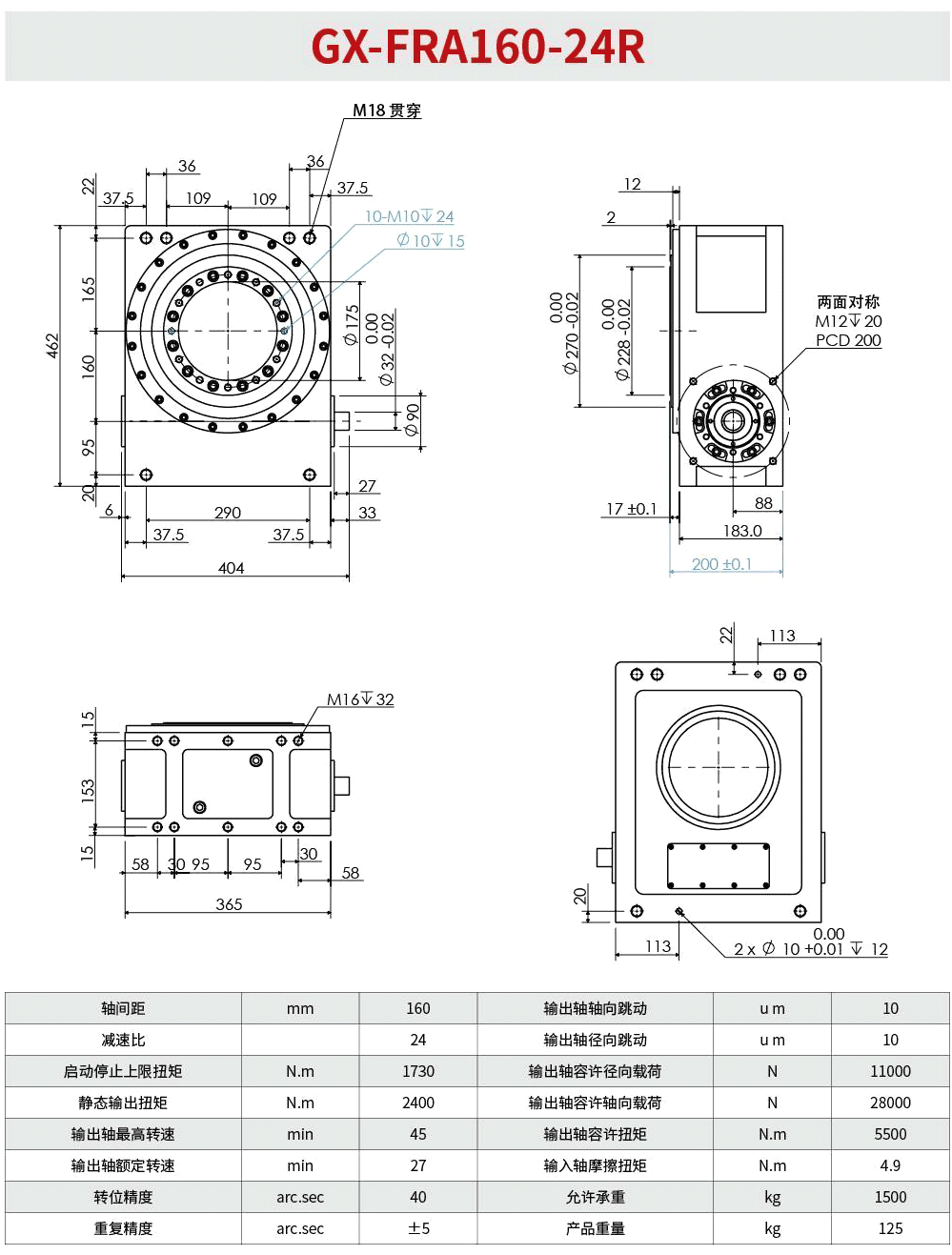

GX-FRA160-24R参数表：
| 参数 | 单位 | 数值 |
|---|---|---|
| 轴间距 | mm | 160 |
| 减速比 | - | 24 |
| 启动停止上限扭矩 | N.m | 1730 |
| 静态输出扭矩 | N.m | 2400 |
| 输出轴最高转速 | min | 45 |
| 输出轴额定转速 | min | 27 |
| 转位精度 | arc.sec | 40 |
| 重复精度 | arc.sec | ±5 |
| 输出轴轴向跳动 | um | 10 |
| 输出轴径向跳动 | um | 10 |
| 输出轴容许径向载荷 | N | 11000 |
| 输出轴容许轴向载荷 | N | 28000 |
| 输出轴容许扭矩 | N.m | 5500 |
| 输入轴摩擦扭矩 | N.m | 4.9 |
| 允许承重 | kg | 1500 |
| 产品重量 | kg | 125 |

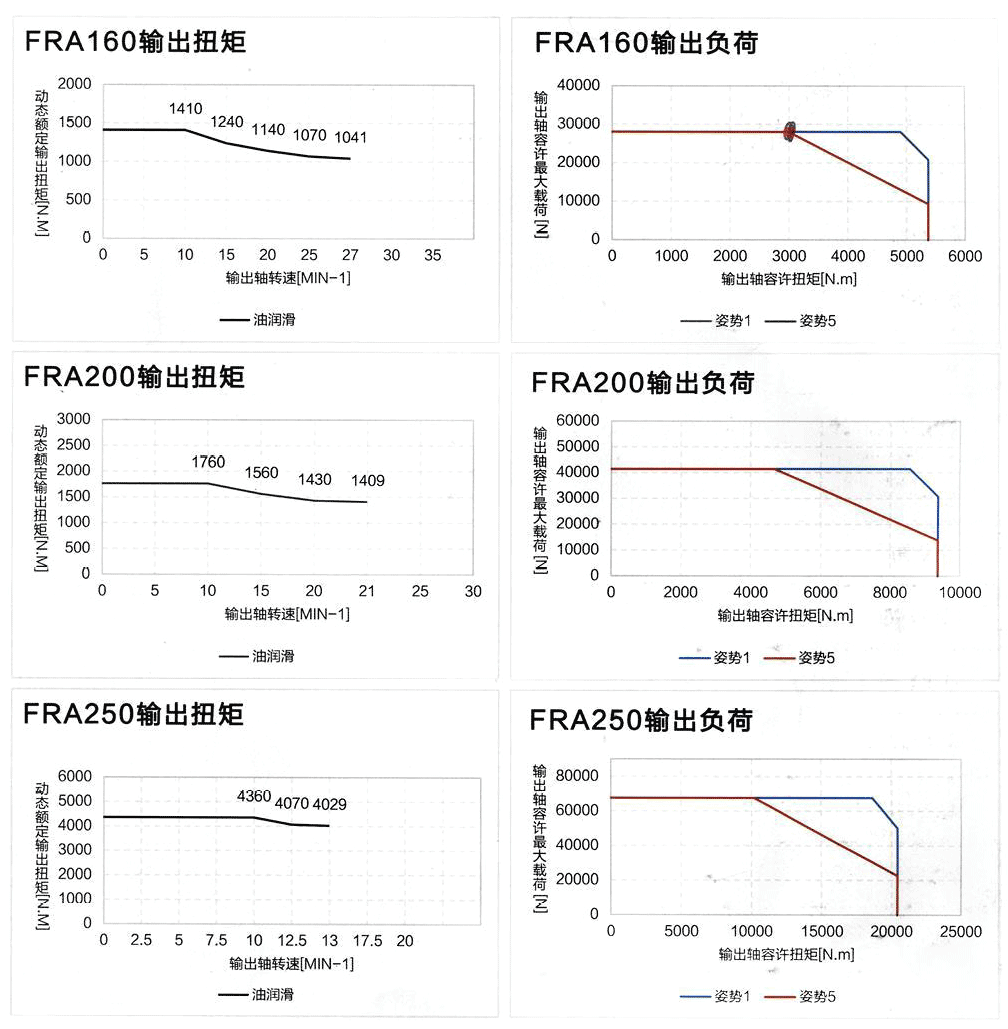

动态额定输出扭矩

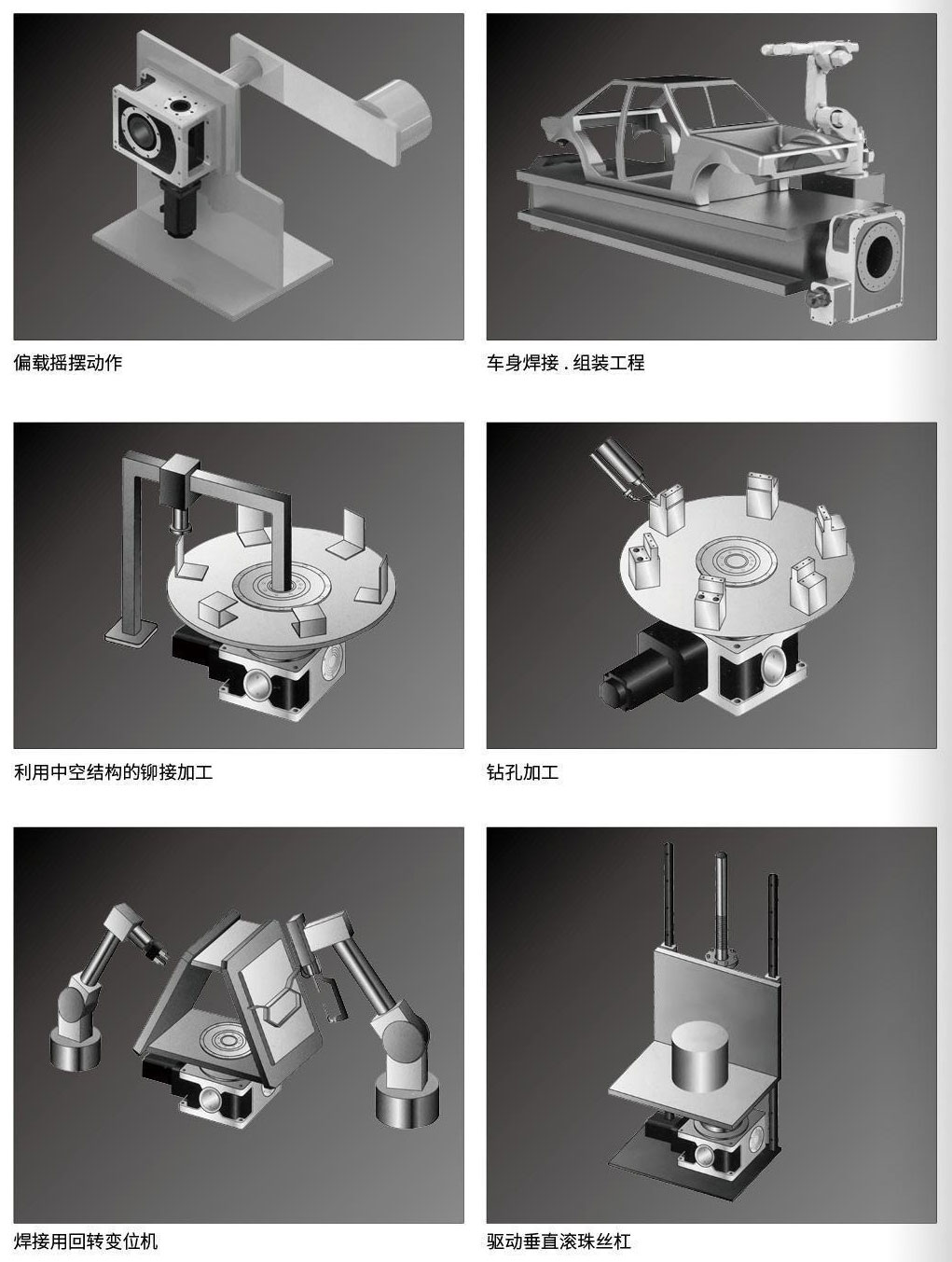

应用案例
