产品概述

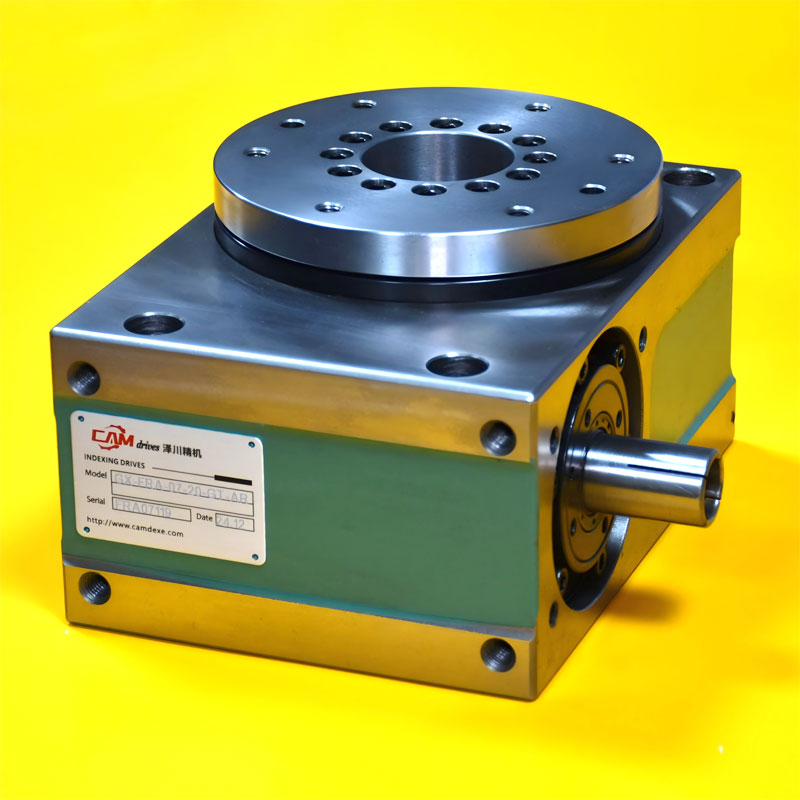

GX-FRA70-20R 是一款高性能精密分割器分度器，采用先进的机械传动结构设计，确保高精度、高稳定性的输出。该产品适用于各种自动化设备，广泛应用于机器人、CNC 机床、自动化生产线等领域，为高效精准的运作提供保障。
产品特点
高精度分度，确保精准定位
- 分度精度高达 60 arc.sec，重复精度达 ±7 arc.sec，确保设备运行精准稳定。
高负载能力，适应多种工况
- 允许承受 3140N 轴向载荷 和 7140N 径向载荷，适用于高强度工作环境。
强劲扭矩输出，稳定高效
- 启动停止上限扭矩 155N.m，静态输出扭矩 170N.m，保证长时间稳定运行。
高速运转，提升工作效率
- 最高输出轴转速可达 150 min⁻¹，额定转速 55 min⁻¹，满足高速生产需求。
紧凑设计，节省安装空间
- 轴间距 70mm，设计紧凑，便于集成到各种自动化系统中。
优化结构，减少维护成本
- 低摩擦设计，输入轴摩擦扭矩仅 0.80 N.m，减少能耗，延长设备使用寿命。

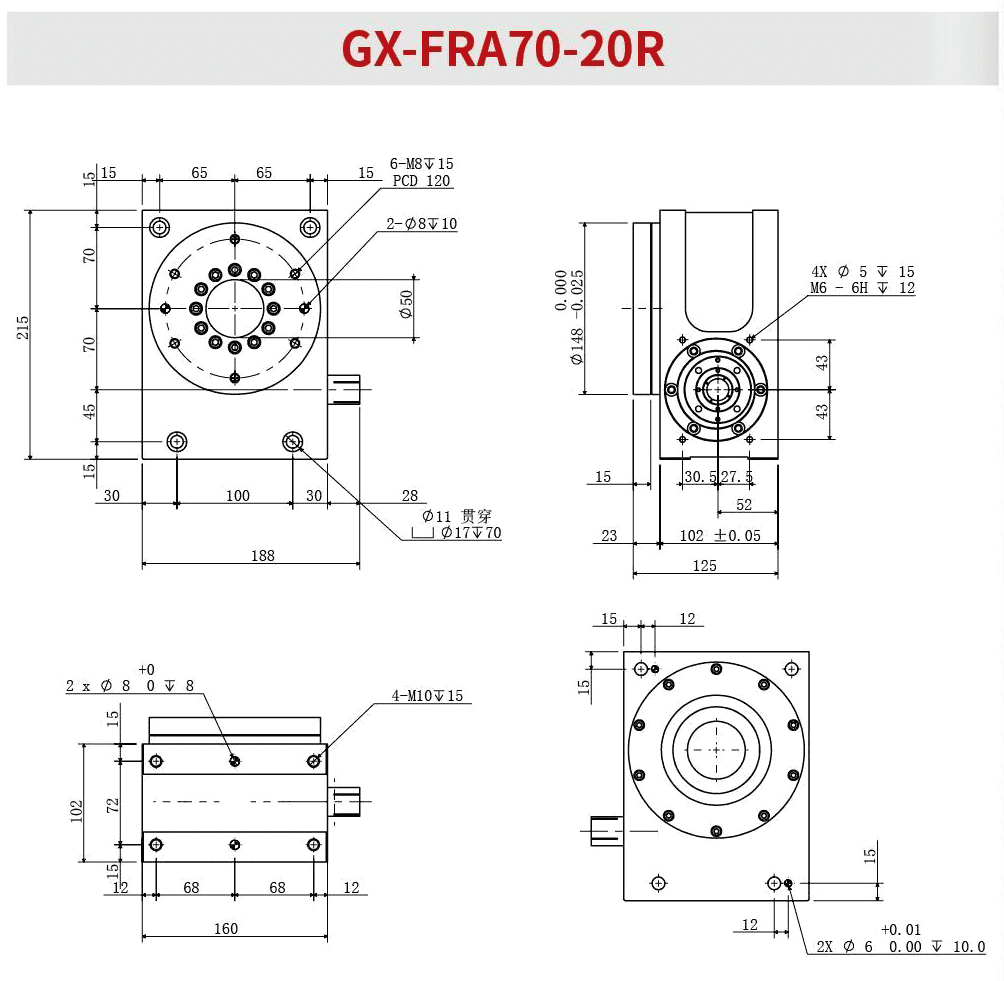

结构图
技术参数
| 参数 | 单位 | 数值 |
|---|---|---|
| 轴间距 | mm | 70 |
| 减速比 | - | 20 |
| 启动停止上限扭矩 | N.m | 155 |
| 静态输出扭矩 | N.m | 170 |
| 输出轴最高转速 | min⁻¹ | 150 |
| 输出轴额定转速 | min⁻¹ | 55 |
| 转位精度 | arc.sec | 60 |
| 重复精度 | arc.sec | ±7 |
| 输出轴轴向跳动 | um | 10 |
| 输出轴径向跳动 | um | 10 |
| 输出轴容许径向载荷 | N | 3140 |
| 输出轴容许轴向载荷 | N | 7140 |
| 输出轴容许扭矩 | N.m | 170 |
| 输入轴摩擦扭矩 | N.m | 0.80 |
| 允许承重 | kg | 80 |
| 产品重量 | kg | 16 |
应用领域
- 自动化生产线、CNC 机床、机器人系统、包装机械、电子装配设备、医疗精密仪器
安装示意图
总结
GX-FRA70-20R 以高精度、高负载能力、稳定可靠等优势，成为自动化精密设备的理想选择。无论是在高速运转的生产线上，还是在高精度定位的机器人应用中，它都能提供卓越的性能和可靠的操作，助力企业提升生产效率，优化自动化流程。
